La nouvelle borne connectée résidentielle et petit tertiaire, compacte de HAGER, avec prise T2S !
|

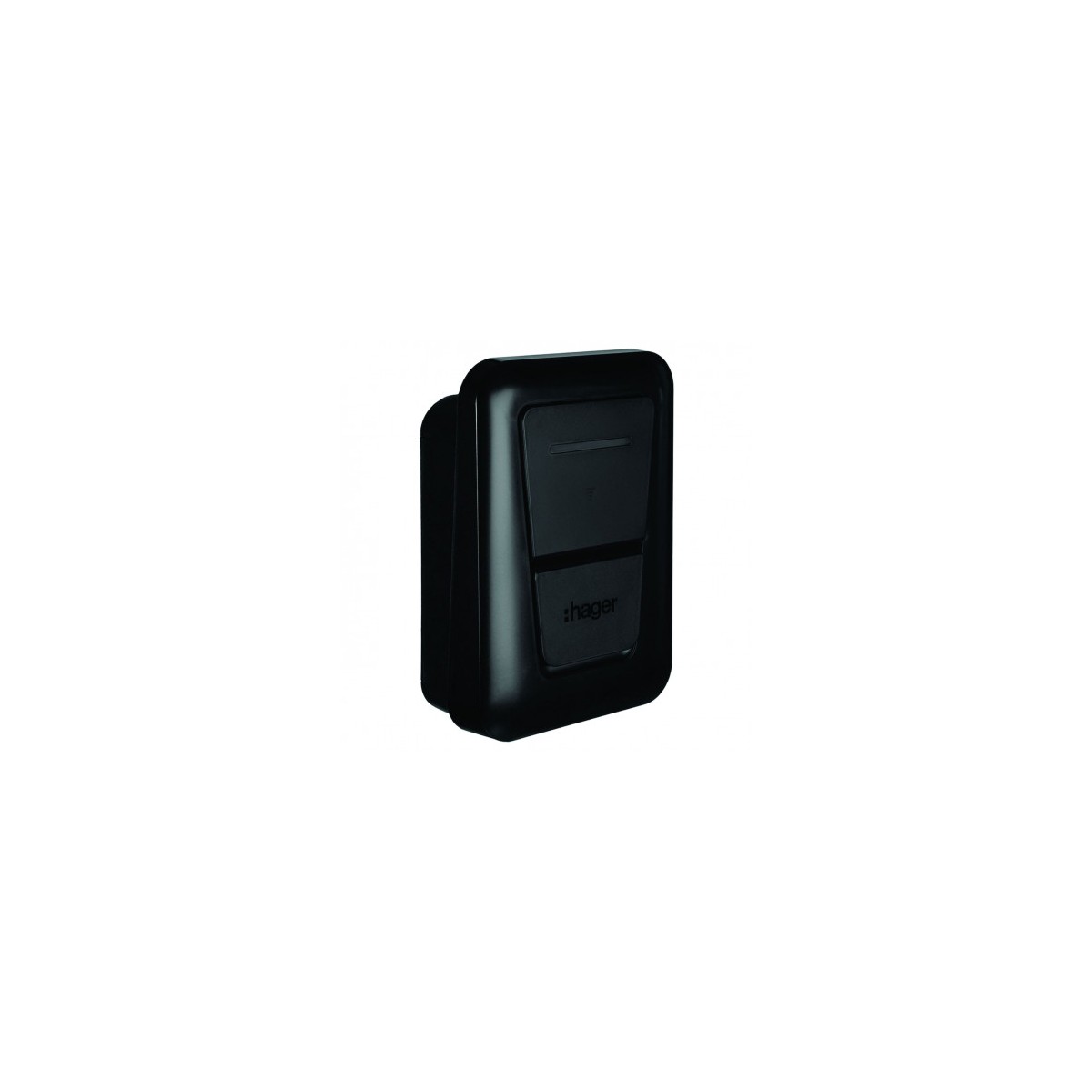

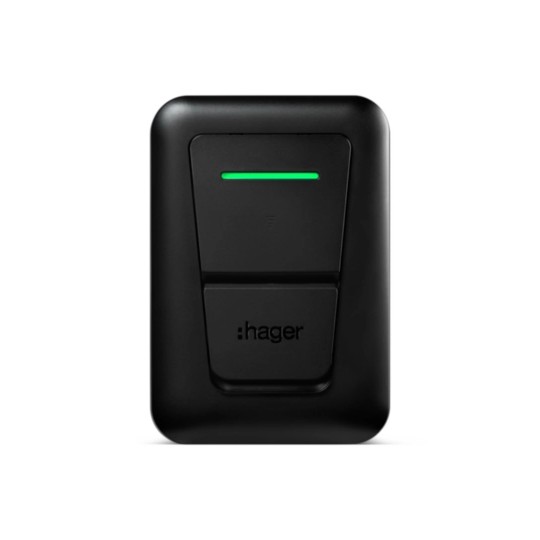

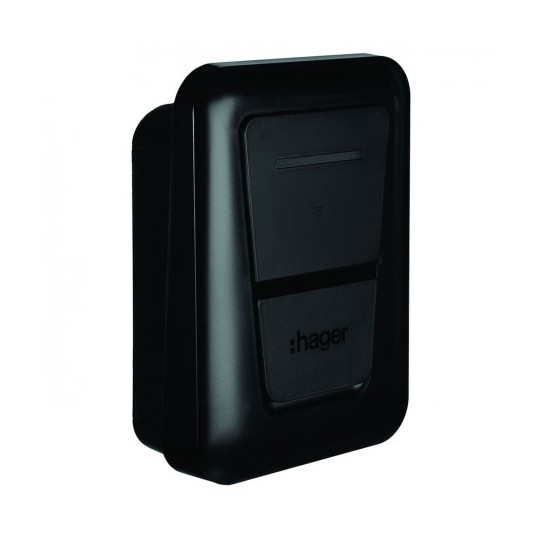

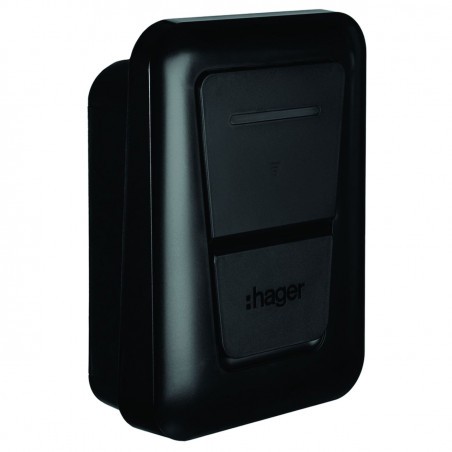

La borne de recharge Witty Plus, 7.4/22kW/h (monophasée ou triphasée 32A) de HAGER est une borne à fixation murale. Etanche et robuste, elle peut être utilisée de manière intensive, en intérieur comme en extérieur. Sa prise de type 2 avec obturateurs (conformément à la NF C15-100) permet une recharge sécurisée en mode 3 (IEC61851).
Cette borne de recharge intègre une protection 6 mA DC à la carte électronique pour la détection des courants de fuite à composante continue. Elle intègre également un lecteur RFID qui permettra éventuellement de sécuriser l'accès à la recharge (1 badge RFID fourni).
Son design compact, intégrant un support de câble et sa simplicité d'installation permettent de l'intégrer facilement n'importe où.
En terme de communication, cette borne est compatible Bluetooth et peut être pilotée via l'application Hager Charge (IOS / Android).
Cette version de la borne Witty Plus intègre une carte de communication OCPP ainsi qu'un compteur MID Modbus pour être connectée à n'importe quelle solution de supervision.
Une connection 4G est également possible avec l'ajout d'une carte HAGER réf. (XVA285)
Charge dynamique via votre compteur Linky ou simulateur de TIC (XEV304 ou XEV305).
Possibilité également sur un maximum de 8 bornes via un gestionnaire (XEM470) en option.
(la borne calcule en permanence la puissance disponible pour la charge afin de ne jamais dépasser la puissance souscrite) ce qui fait d'elle une solution particulièrement complète et confortable à utiliser.
Optimisation niveau basic solaire de la recharge en autoconsommation via votre compteur Linky.
Si la prise en charge n'est pas accessible depuis votre compteur LINKY, nous vous proposons depuis votre tableau électrique général, l'utilisation d'un compteur d'optimisation (XVA610 ou XVA630) afin de fournir à la borne les données énergétiques importées et exportées.
Mode boost : Le mode boost mixe l’apport photovoltaïque pour accélérer la recharge.
Mode solaire : Le mode solaire privilégie l’utilisation de l’énergie solaire.
Mode éco : Le mode éco permet de démarrer la recharge avec une production minimale de 500 W (en complétant avec le réseau).
Optimisation niveau expert solaire de la recharge en autoconsommation via un gestionnaire (XEM470) + un compteur d'optimisation (XEV610 ou XEV630).
Mode solaire sécurisé : Le mode solaire sécurisé priorise la recharge d'une quantité d'énergie fixé par l'utilisateur et ensuite utilise l'énergie photovoltaïque pour stocker encore plus d'énergie.
Mode solaire retardé : le mode solaire retardé favorise la production photovoltaïque pour atteindre l'objectif donné à un horaire prévu. En cas de production insuffisante, il complète avec le réseau.
Cette borne est livrée sans les protections électriques (voir chapitre protections électriques pour plus de détails) !
Attention, nous vous rappelons que depuis la parution du décret n°2017-26 du 12/01/2017 (articles 22 à 25), les bornes de recharge d'une puissance supérieure à 3.7kW/h doivent être installées par des professionnels habilités et qualifiés (mention IRVE).
Caractéristiques
- Prise verrouillable
- IP 55 : Parfaitement étanche, elle peut être installée en extérieur
- Charge immédiate ou reportée (J/N) et forçage
- Limitation du courant de charge
- Carte de communication OCPP
- Compteur MID Modbus
 |
Options
|
- Simulateur de TIC HAGER réf. XEV304 ou XEV305
- Carte 4G HAGER réf. XVA285
- Compteur d'optimisation HAGER réf. XVA610 ou XVA630
- Gestionnaire HAGER réf. XEM470
 |
Recharge
|
Avec cette borne, vous récupérez environ 45 à 150 km d'autonomie par heure de charge en fonction de la configuration d'installation !
 |
Protections électriques
|
La borne est livrée sans protections électriques.
Prévoir en configuration monophasée :
- un disjoncteur 40 A Courbe C HAGER réf. MJT740.
- un bloc différentiel 40 A 30 mA de type F HAGER réf. BDF240F.
* Pouvoir de coupure : 4.5 -6 kA. Pour adaptation de l'Icc, hors tarif Bleu, nous consulter.
Prévoir en configuration triphasée :
- un disjoncteur 4x40 A Courbe C HAGER réf. NFT840.
- un bloc différentiel 4x40 A 30 mA de type Hi HAGER réf. BDF940F.
* Pouvoir de coupure : 6-10 kA. Pour adaptation de l'Icc, hors tarif Bleu nous consulter.
 |
Sécurité
|
La charge en mode 3 est le type de charge assurant le plus haut niveau de sécurité et de rapidité de charge grâce à un dialogue permanent entre le véhicule et la borne de recharge.
Il permet :
- L'absence de tension sur le socle de prise de la borne lors des branchements / débranchements
- Le contrôle de l'installation électrique avant la charge : tension, mise à la terre…
- Limitation du courant de charge en fonction du câble de recharge utilisé
 |
Interface d'utilisation
|
L'interface d'utilisation a été simplifiée au maximum : un seul voyant d'état.
 |
Gestion / Supervision
|
Vous souhaitez associer cette borne à une solution de gestion / supervision ? Contactez-nous afin que nous étudions vos besoins.
Nativement, cette borne peut être pilotée en Bluetooth via l'application HAGER Charge disponible sur iOS et Android :
 |
Labels / Normes
|
Cette borne est certifiée EV Ready et ZE Ready 1.4. Elle est compatible avec tous les véhicules Renault et tous les véhicules électriques.
Communication entre la borne et le véhicule selon le protocole IEC 61851.
 |
Protection de l'environnement
|
En achetant cette borne sur notre site, et grâce à notre partenaire Reforest'Action, vous pouvez choisir d'effectuer un achat responsable : vous plantez un arbre pour compenser les émissions de CO2 liées à la fabrication des produits achetés !
